Курсовая работа

НЕКОММЕРЧЕСКОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО

АЛМАТИНСКИЙ ИНСТИТУТ ЭНЕРГЕТИКИ И СВЯЗИ

Кафедра электроснабжения промышленных предприятий

ПРОЕКТИРОВАНИЕ СИСТЕМ ЭЛЕКТРОСНАБЖЕНИЯ

Методические указания и задания к выполнению курсовой работы

для студентов специальности 050718 – Электроэнергетика всех форм обучения

Алматы 2009

СОСТАВИТЕЛИ: О.П. Живаева, М.А. Тергеусизова. Проектирование систем электроснабжения. Методические указания и задания к выполнению курсовой работы для студентов всех форм обучения специальности 050718 - Электроэнергетика - Алматы: АИЭС, 2009.-74 с.

Данная разработка включает в себя задания к курсовой работе и указания по его выполнению, технические данные и перечень рекомендуемой литературы.

Содержание

Введение	4
1 Задание к курсовой работе	4
2 Методические указания к выполнению курсовой работы	61
2.1 Расчет осветительной нагрузки по цехам предприятия	61
2.2 Расчет низковольтных электрических нагрузок по предприятию	62
2.3 Выбор числа цеховых трансформаторов и компенсация реактивной мощности на напряжение 0,4 кВ	63
2.4 Определение потерь мощности в блоках ЦТП	64
2.5 Определение высоковольтных расчетных нагрузок	65
2.6 Расчет компенсации реактивной мощности на шинах 6-10 кВ ГПП	65
2.7 Расчет низковольтной и высоковольтной нагрузки по предприятию	66
2.8 Технико-экономическое сравнение вариантов схем внешнего электроснабжение	66
2.9 Выбор высоковольтного оборудования	67
2.10 Графическая часть	68
Приложение 1	69
Список литературы	73

Введение

Дисциплина «Проектирование систем электроснабжения» является важнейшей профилирующей дисциплиной, входящей в базовый компонент учебного плана специальности 050718 – Электроэнергетика.

Цель дисциплины – подготовка специалиста высокой квалификации, способного выполнять все задачи, связанные с проектированием систем электроснабжения.

Задачи дисциплины – освоение методик расчетов электрических нагрузок промышленных предприятий, умение выбрать источник питания на основании технико-экономических расчетов, а также составление схемы электроснабжения и выбор электрического оборудования.

1 Задание к курсовой работе

Исходными данными для выполнения курсовой работы являются генеральный план завода, установленные электрические нагрузки по цехам, а также сведения об источниках электроэнергии для предприятия. Выбор номера задания производится по сумме трех последних цифр зачетной книжки, если в зачетной книжке сумма трех чисел будет равна нулю, то это соответствует заданию 28 , а вариант по году поступления: вариант А – четный год поступления, вариант Б – нечетный год поступления.

В курсовом проекте необходимо выполнить следующие пункты:

1. Расчет низковольтной силовой нагрузки по цехам завода методом «Упорядоченных диаграмм нагрузок».

2. Расчет осветительной нагрузки по цехам завода методом удельной плотности осветительной нагрузки на квадратный метр производственных площадей и коэффициенту спроса на осветительную нагрузку.

3. Расчет суммарной силовой и осветительной нагрузки по цехам завода напряжением 0,4 кВ.

4. Выбор числа цеховых трансформаторов и компенсация реактивной мощности на напряжение 0,4 кВ.

5. Определение потерь мощности в цеховых ТП.

6. Определение высоковольтных расчетных нагрузок.

7. Расчет компенсации реактивной мощности на шинах 6-10 кВ ГПП.

8. Определение суммарной мощности по предприятию, включая низковольтные и высоковольтные нагрузки.

9. Технико-экономическое сравнение вариантов внешнего электроснабжения.

10. Выбор оборудования напряжение выше 1000 В.

11. Графическая часть.

Задание № 1

Тема: «Электроснабжение литейно-механического завода».

Исходные данные на проектирование:

1. Схема генерального плана завода (см. рисунок 1).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от ТЭЦ мощностью 600 МВА. Мощность к.з. на шинах 10 кВ ТЭЦ – 400 МВА. На ТЭЦ имеется повысительная подстанция, состоящая из двух раздельно работающих трансформаторов мощностью по 40 МВА, напряжением 10,5/37 кВ.

4. Расстояние от ТЭЦ до завода 4,5 км.

5. Завод работает в две смены.

Электрические нагрузки

№№ п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Литейный корпус
	а) 0,4 кВ	100	1-80	2850	120	1-80	3520
	б) ДСП 6т	4	по каталогу		4	по каталогу
2	Цех автомобильных поршней	150	1-50	3200	200	1-50	4100
3	Склад готовой продукции	10	1-20	70	20	1-20	130
4	Цех пальцев	180	1-40	3500	230	1-40	4000
5	Прессовый цех	34	10-50	540	40	7-50	600
6	Ремонтно-механический цех	40	1-30	300	50	1-40	450
7	Компрессорная:
	а) СД 10 кВ	4	630	2520	4	1000	4000
	б) 0,4 кВ	20	1-40	250	25	1-40	300
8	Строительный цех	20	1-20	150	27	1-20	190
9	Заводоуправление, столовая	40	1-40	420	52	1-40	500
10	Насосная	20	10-100	630	25	10-100	800
11	Цех обработки гильз	100	1-50	1560	90	1-45	1500
12	Блок механических цехов	200	1-40	2300	220	1-40	2500
13	Цех металлоконструкции	40	1-50	500	45	1-50	580
14	Электроцех	30	1-40	320	34	1-40	400
15	Склад алюминиевых чушек	10	1-20	40	12	1-20	50
16	Склад песка	20	1-40	140	22	1-40	160

Освещение цехов и территории определить по площади.

Задание № 2

Тема: «Электроснабжение судостроительного завода».

Исходные данные на проектирование:

1. Схема генерального плана завода (см. рисунок 2).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание завода может быть осуществлено от ТЭЦ, на которой работают 4 турбогенератора по 100 МВА с АРН. Генераторы работают параллельно. Напряжение 10,5 кВ. На ТЭЦ имеется повысительная подстанция с двумя трансформаторами мощностью 25 МВА напряжением 10,5/115 кВ.

4. Расстояние от ТЭЦ до завода 6,5 км.

5. Завод работает в две смены, а насосная станция – круглосуточно.

Электрические нагрузки

№№ п/п	Наименование	Вариант А				Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт			Кол-во ЭП, n		Установленная мощность, кВт
			Одного ЭП, P_н	S Р_н				Одного ЭП, P_н		S Р_н
1	Механический цех	150	1-70		2800		180		1-75		3000
2	Литейный цех:
	а) 0,4 кВ	100	5-80		2100		120		5-90		2400
	б) ДСП 12т	2	по каталогу				2		по каталогу
3	Модельный цех	25	1-50		450		30		1-50		520
4	Малярный цех	30	2-20		280		35		5-30		330
5	Лесозавод	50	5-80		1250		60		5-80		2000
6	Водо-насосная станция
	а) 0,4 кВ	10	5-20		200		12		5-20		220
	б) СД 10 кВ	4	2000		8000		4		1250		5000
7	Компрессорная станция	10	10-250		1400		14		10-200		1550
8	Электромеханический цех	50	1-50		700		60		1-60		800
9	Кузнечно-прессовый цех	30	1-45		500		38		1-60		650
10	Заводоуправление, столовая	30	1-40		320		25		1-50		300
11	Котельная	50	1-100		500		55		1-90		600

Освещение цехов и территории определить по площади.

Задание № 3

Тема: «Электроснабжение электроаппаратного завода».

Исходные данные на проектирование:

1. Схема генерального плана завода (см. рисунок 3).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от подстанции, на которой установлены два трёхобмоточных трансформатора мощностью по 63 МВА, напряжением 115/37/10,5 кВ. Трансформаторы работают раздельно. Мощность системы 800 МВА, реактивное сопротивление системы на стороне 115 кВ, отнесенное к мощности системы 0,4.

4. Расстояние от подстанции энергосистемы до завода 15 км.

5. Завод работает в две смены.

Электрические нагрузки

№ № п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Цех магнитных станций	280	1-100	6500	310	1-100	7000
2	Заготовительно-сварочный цех	200	10-100	8200	250	10-120	9000
3	Цех пластмасс	100	1-120	2100	90	1-100	1900
4	Аппаратный цех	100	10-80	1700	100	10-90	1900
5	Цех нормалей	70	1-50	1850	85	1-60	2100
6	Штамповочный цех	100	10-100	3800	110	10-100	3900
7	Цех асбоцементных плит	50	10-40	850	60	10-45	950
8	Склад готовой продукции	15	1-20	85	20	1-15	90
9	Склад металлических отходов	15	1-14	70	12	1-14	70
10	Гальванический цех	50	10-40	1200	60	10-45	1400
11	Ремонтно-механический	39	4-35	1500	45	4-40	1700
12	Станция нейтрализации	10	10	100	15	1-20	150
13	Очистка кислотной канализации	3	10	30	4	12	48
14	Насосная	8	40-100	560	10	40-90	600
15	Столовая	30	1-40	270	32	1-45	310
16	Электроцех	25	1-40	150	27	1-42	170
17	Заводоуправление	20	1-20	130	22	1-20	160
18	Градирная	2	10-20	30	3	10-20	50
19	Склад кислот	2	10-20	30	4	10-15	50
20	Компрессорная: а) 0,4 кВ	15	10-40	200	18	10-35	210
	б) СД 10 кВ	4	800	3200	6	500	3000

Освещение цехов и территории определить по площади.

Задание № 4

Тема: «Электроснабжение деревообрабатывающего комбината».

Исходные данные на проектирование:

1. Схема генерального плана комбината (см. рисунок 4).

2. Питание может быть осуществлено от подстанции энергосистемы мощностью 500 МВА, на которой установлены два параллельно работающих трансформатора мощностью по 40 МВА, напряжением 115/37/6,3 кВ. Мощность к.з. на стороне 115 кВ равна 1200 МВА.

3. Сведения об электрических нагрузках по цехам комбината.

4. Расстояние от подстанции энергосистемы до комбината 3,5 км.

5. Комбинат работает в две смены.

Электрические нагрузки

№№ п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Лесопильный завод	80	1-125	2500	90	1-110	2300
2	Сушильный цех	50	10-80	950	55	10-80	1000
3	Биржа сырья	30	10-40	700	32	8-40	720
4	Цех оконных рам и дверей	100	1-40	1100	110	1-35	1200
5	Цех половых досок	50	1-80	900	60	1-70	920
6	Столярный цех №1	50	1-70	1000	52	1-60	970
7	Столярный цех №2	60	1-50	1100	65	1-55	1200
8	Мебельный цех	30	1-30	450	32	1-27	480
9	Цех прессованных плит	60	1-40	1700	65	1-45	1800
10	Материальный склад	10	1-20	100	12	1-15	120
11	Компрессорная:
	а) 0,4 кВ	8	10-30	150	12	10-20	320
	б) СД 6 кВ	4	800	3200	4	630	2520
12	Механические мастерские	50	1-30	900	48	1-25	800
13	Административный корпус, столовая	50	1-40	340	45	1-30	400
14	Котельная	40	1-80	480	35	1-70	500
15	Автогараж	30	1-20	150	35	1-25	200

Освещение цехов и территории определить по площади.

Задание № 5

Тема: «Электроснабжение инструментального завода».

Исходные данные на проектирование:

1. Схема генерального плана завода (см. рисунок 5).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от подстанции энергосистемы неограниченной мощности, на которой установлены два трёхобмоточных трансформатора мощностью по 63 МВА, напряжением 115/37/6,3 кВ. Мощность к.з. на стороне 115 кВ равна 1400 МВА. Трансформаторы работают раздельно.

4. Расстояние от энергосистемы до завода 4,5 км.

5. Завод работает в три смены.

Электрические нагрузки

№ № п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Термический цех	80	10-50	2300	90	10-60	2500
2	Сварочный цех	60	30-120	2000	65	25-120	2100
3	Заготовительный цех	70	5-70	900	65	4-60	850
4	Цех сверл с коническим хвостом	150	2-40	2800	165	3-45	3000
5	Цех проката сверл	70	7-80	2000	75	8-90	2200
6	Сварочный цех	35	10-100	1600	40	12-100	1600
7	Цех метчиков	100	1-50	1300	120	1-60	1500
8	Цех плашек	80	3-40	900	85	5-45	950
9	Цех фрез	100	2-55	2000	90	3-60	1900
10	Упаковочное отделение	10	1-14	90	12	1-15	100
11	Термическое отделение	50	10-180	3200	60	8-150	3000
12	Компрессорная: СД 10кВ	4	630	2920	4	800	3200
13	Кузнечный цех	40	10-30	900	45	10-40	1000
13а	Отделение кузнечного цеха	35	4-200	700	40	5-175	650
14	Заводоуправление (3 этаж)	10	1-20	100	20	2-40	200
15	Склад металла	5	10-20	80	6	1-20	70
16	Ремонтно-механический	30	1-20	380	35	2-40	400
17	Корпус вспомогательных служб	50	1-40	800	45	2-45	900
18	Строительный цех	30	1-20	380	32	1-25	380
19	Столовая	30	1-30	350	25	1-30	300
20	Котельная	40	1-80	550	42	2-70	600
21	Насосная	10	50-100	800	12	50-100	1000

Освещение цехов и территории определить по площади.

Задание № 6

Тема: «Электроснабжение трансформаторного завода».

Исходные данные на проектирование:

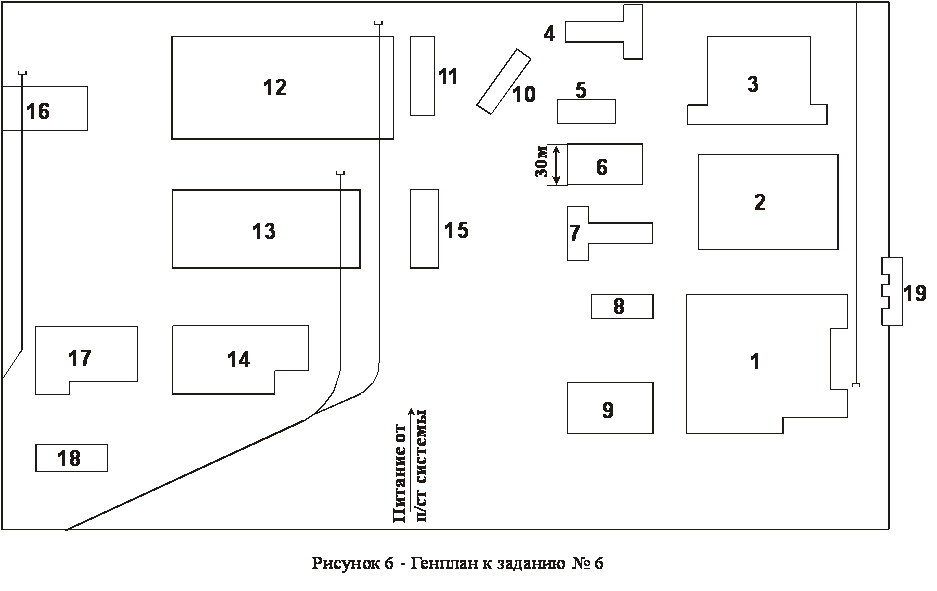

1. Схема генерального плана завода (см. рисунок 6).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от подстанции энергосистемы неограниченной мощности, на которой установлены два раздельно работающих трёхобмоточных трансформатора мощностью по 63 МВА, напряжением 230/115/10,5 кВ. Мощность к.з. на стороне 230 кВ равна 1200 МВА.

4. Расстояние от энергосистемы до завода 16 км.

5. Завод работает в две смены.

Электрические нагрузки

№№ п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Механический корпус	300	1-120	6300	280	2-150	6500
2	Сварочный цех	150	10-50	3700	130	10-60	3800
3	Аппаратный цех	100	1-100	2100	90	2-80	2000
4	Изоляционный цех	50	1-40	800	55	1-40	850
5	Кислородная станция	6	120	720	8	120	960
6	Кузнечнопрессовый цех	40	3-250	700	35	4-225	650
7	Котельная	35	10-80	920	30	8-70	900
8	Компрессорная: СД 10кВ	4	630	2520	4	800	3200
9	Ремонтно-механический цех	30	1-130	300	35	1-125	350
10	Лаковарочный цех	20	1-20	250	25	1-22	270
11	Гараж	15	1-10	50	13	1-8	48
12	Механосборочный цех	250	1-100	3800	220	2-110	3900
13	Заготовительно-сварочный цех	150	10-80	2900	140	8-90	3000
14	Цех обмотки проводов	200	1-20	1320	190	1-25	1400
15	Склад масел	10	1-20	85	12	1-15	90
16	Испытательная станция	30	1-40	850	32	1-45	870
17	Литейный цех: а) 0,4кВ	50	10-80	860	45	10-80	800
	б) ДСП 6т	2	по каталогу		2	по каталогу
18	Склад трансформатор-ного масла	10	5-14	100	8	5-10	80
19	Заводоуправление	20	1-20	150	25	1-20	170

Освещение цехов и территории определить по площади.

Задание № 7

Тема: «Электроснабжение дизелестроительного завода».

Исходные данные на проектирование:

1. Схема генерального плана завода (см. рисунок 7).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от подстанции энергосистемы неограниченной мощности, на которой установлены два трёхобмоточных трансформатора мощностью по 63 МВА, напряжением 230/115/37кВ. Мощность к.з. на стороне 230 кВ равна 1800 МВА. Трансформаторы работают раздельно.

4. Расстояние от энергосистемы до завода 25 км.

5. Завод работает в три смены.

Электрические нагрузки

№№ п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Штамповочный цех	100	5-120	2500	80	5-100	2200
2	Арматурный цех	120	1-50	1800	120	2-70	1900
3	Механический цех №1	150	1-100	2100	160	1-95	2200
4	Механический цех №2	20	1-30	200	26	1-35	300
5	Сборочный цех	50	1-50	1100	52	2-48	1200
6	Кузнечнопрессовый цех	70	10-100	1700	65	10-90	1600
6а	Отделение кузнечно-прессового цеха:	42	5-175	600	40	5-150	550
7	Насосная
	а) СД 10 кВ	4	1500	6000	4	1250	5000
	б) 0,4 кВ	10	10-80	400	12	8-70	400
8	Пожарное депо	6	5-20	50	8	5-20	70
9	Литейный цех:
	а) ДСП 12т	2	по каталогу		2	по каталогу
	б) 0,4 кВ	120	10-150	3500	100	5-120	3200
10	Заводоуправление, ЦЗЛ (4 эт.)	60	1-28	900	50	1-30	1000
11	Склад	10	10-30	140	8	5-15	120
12	Термический цех	40	10-100	1950	45	5-120	2100
13	Электроремонтный цех	25	1-40	450	30	1-50	500
14	Компрессорная
	а) СД 10кВ	2	630	1260	2	500	1000
	б) 0,4 кВ	8	5-40	320	10	5-50	350

Освещение цехов и территории определить по площади.

Задание № 8

Тема: «Электроснабжение арматурного завода».

Исходные данные на проектирование:

1. Схема генерального плана завода (см. рисунок 8).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от подстанции энергосистемы мощностью 800 МВА. На подстанции установлены два трёхобмоточных трансформатора мощностью по 40 МВА, напряжением 115/37/10,5 кВ. Мощность к.з. на стороне 115 кВ равна 1100 МВА. Трансформаторы работают раздельно.

4. Расстояние от подстанции энергосистемы до завода 6,5 км.

5. Завод работает в две смены.

Электрические нагрузки

№ № п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Механический корпус №1	200	5-100	4300	220	5-120	4500
2	Механический корпус №2	100	5-100	2250	90	6-80	2000
3	Блок складов	10	3-20	90	12	4-25	100
4	Деревообделочный цех	25	3-20	250	26	3-20	250
5	Административный комплекс	20	1-30	270	24	1-25	300
6	Компрессорная:
	а) СД 10 кВ	4	800	3200	4	630	2520
	б) 0,4 кВ	8	1-30	180	12	1-25	220
7	Склад масел	5	5-20	80	7	4-18	70
8	Кузнечный цех	41	3-200	650	40	4-175	600
9	Прессовый цех	50	10-100	1200	55	8-120	1500
10	Транспортный цех	10	3-15	100	12	4-16	120
11	Котельная	30	1-80	600	28	1-70	550
12	Ремонтно-механический цех	40	1-22	580	42	2-25	600
13	Литейный цех:
	а) ДСП 12т	2	по каталогу		2	по каталогу
	б) 0,4 кВ	80	1-80	2750	85	1-89	2800
14	Насосная	15	5-15	250	14	5-15	300
15	Электроремонтный цех	30	1-40	350	32	3-42	400

Освещение цехов и территории определить по площади.

Задание № 9

Тема: «Электроснабжение авторемонтного завода».

Исходные данные на проектирование:

1. Схема генерального плана завода (см. рисунок 9).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от подстанции энергосистемы неограниченной мощности, на которой установлены два трансформатора мощностью по 40МВА, напряжением 115/10,5 кВ (трансформаторы работают раздельно). Мощность к.з. на стороне 115 кВ подстанции энергосистемы 1000 МВА.

4. Расстояние от подстанции энергосистемы до завода 5 км.

6. Завод работает в две смены.

Электрические нагрузки

№ № п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Главный механический корпус	300	1-80	6700	320	1-90	6900
2	Испытательная станция	30	1-50	1200	35	1-60	1300
3	Компрессорная станция
	а) 0,4 кВ	10	1-30	90	15	1-35	100
	б) СД 10 кВ	4	630	2400	4	500	2000
4	Склад	10	1-20	120	12	1-15	120
5	Административный корпус, столовая	30	1-30	430	35	1-28	450
6	Моечно-регулировочный корпус	40	1-40	680	42	1-35	700
7	Очистные сооружения	20	1-30	320	18	1-25	300
8	Столярный цех	40	1-40	370	35	1-32	390
9	Насосная станция	15	1-80	350	15	1-70	320
10	Площадка готовой продукции	освещение			освещение
11	Литейный цех:
	а) ДСП 6т	2	по каталогу		2	по каталогу
	б) 0,4 кВ	50	1-80	1200	55	1-70	1100
12	Сварочно-заготовительный цех	30	1-40	500	35	1-35	500
13	Электроцех	30	1-40	270	32	1-45	300
14	Термический цех	50	7-40	350	52	7-40	370

Освещение цехов и территории определить по площади.

Задание № 10

Тема: «Электроснабжение завода геологоразведочного оборудования».

Исходные данные на проектирование:

1. Схема генерального плана завода (см. рисунок 10).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от подстанции энергосистемы неограниченной мощности, на которой установлены два трёхобмоточных трансформатора мощностью по 40 МВА, напряжением 115/37/10,5 кВ. Мощность к.з. на стороне 115 кВ равна 1200 МВА. Трансформаторы работают раздельно.

4. Расстояние от подстанции энергосистемы до завода 4,7 км.

5. Завод работает в три смены.

Электрические нагрузки

№ № п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Блок механических цехов №1	300	1-80	7100	280	1-70	6800
2	Блок механических цехов №2	100	1-50	1700	120	1-45	1600
3	Цех металлоконструкций	50	1-40	900	48	1-30	800
4	Сборочный цех	30	1-50	450	32	1-55	500
5	Экспериментальный цех	20	1-40	350	25	1-35	400
6	Термический цех	80	1-80	1500	90	1-70	1600
6а	Отделение термического цеха	51	5-40	400	55	5-45	450
7	Кузнечно-штамповочный цех	40	1-80	780	42	1-70	810
8	Ремонтно-механический цех	40	1-40	350	35	1-30	300
9	ЦЗЛ	15	1-30	150	16	1-25	180
10	Заводоуправление	20	1-30	300	20	1-25	290
11	Тарный цех	30	1-30	350	20	1-25	340
12	Блок складов	10	1-20	110	12	1-15	100
13	Насосная	10	1-80	400	8	5-80	350
14	Компрессорная:
	а) СД 10кВ	2	1000	2000	2	1250	2500
	б) 0,4 кВ	15	1-20	180	20	1-15	190
15	Кислородная	10	1-40	180	8	1-50	200
16	Склад масел, мазута	10	1-10	60	12	1-15	70

Освещение цехов и территории определить по площади.

Задание № 11

Тема: «Электроснабжение завода шарикоподшипников».

Исходные данные на проектирование:

1. Схема генерального плана завода (см. рисунок 11).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от подстанции энергосистемы, на которой установлены два трёхобмоточных трансформатора мощностью по 63 МВА, напряжением 115/37/10,5 кВ. Трансформаторы работают раздельно. Энергосистема неограниченной мощности.

4. Расстояние от энергосистемы до завода 8,5 км.

5. Завод работает в две смены.

Электрические нагрузки

№№ п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Заводоуправление	35	1,1-20	310	30	1-25	300
2	Блок механических цехов №1	220	1-40	4000	240	1-45	4500
3	Блок механических цехов №2	150	3-50	3200	160	5-55	3500
4	Блок механических цехов №3	300	1-100	4500	280	1-90	4300
5	Литейный цех:
	а) 0,4 кВ	120	1-50	2100	110	1-45	2000
	б) ДСП 12т	4	по каталогу		4	по каталогу
6	Компрессорная:
	а) СД 6 кВ	4	800	3200	4	1000	4000
	б) 0,4 кВ	6	10	60	8	12	96
7	Насосная	10	5-100	520	12	5-80	550
8	Газогенераторная	15	1-40	310	13	1-30	300
9	Кузнечный цех	50	1-40	1700	60	2-40	1800
10	Термический цех №1	50	5-40	600	48	5-45	620
11	Термический цех №2	40	1-30	1600	45	1-35	1800
12	Котельная	50	5-80	700	52	5-60	800
13	склад	10	1-10	90	8	1-15	90
14	Электроремонтный цех	30	1-30	280	35	1-25	300
15	Столовая	25	1-40	270	24	1-20	250
16	Экспериментальная лаборатория	40	1-30	350	30	1-40	340

Освещение цехов и территории определить по площади.

Задание № 12

Тема: «Электроснабжение завода продольно-строгальных станков».

Исходные данные на проектирование:

1. Схема генерального плана завода (см. рисунок 12).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от подстанции энергосистемы неограниченной мощности, на которой установлены два трёхобмоточных трансформатора мощностью по 100 МВА, напряжением 230/115/37кВ. Мощность к.з. на стороне 230 кВ равна 1800 МВА. Трансформаторы работают раздельно.

4. Расстояние от энергосистемы до завода 16 км.

5. Завод работает в две смены.

Электрические нагрузки

№№ п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Механический цех мелких станков	300	1-40	4500	320	1-45	4700
2	Механический цех крупных станков	100	1-80	2500	130	1-90	2800
3	Механический цех уникальных станков	40	1-250	2800	42	1-250	3000
4	Цех обработки цветных металлов	30	5-230	600	40	5-200	550
5	Сборочный цех	50	1-50	800	55	1-60	900
6	Чугунолитейный цех	150	1-120	4000	170	1-125	4500
7	Цех цветного литья	50	1-80	1500	56	1-75	1600
8	Заготовительно-сварочный цех	50	1-80	800	60	1-90	900
9	Термический цех	30	1-80	970	38	1-70	1000
10	Компрессорная:
	а) 0,4 кВ	15	10-80	300	20	8-70	400
	б) СД10 кВ	4	1250	5000	4	1000	4000
11	Модельный цех	30	1-30	180	33	2-26	200
12	Заводоуправление, столовая	40	1-40	350	38	1-45	330
13	Главный магазин	10	1-10	50	12	1-15	60
14	Электроцех	30	1-40	200	35	1-45	250

Освещение цехов и территории определить по площади.

Задание № 13

Тема: «Электроснабжение завода электротермического оборудования».

Исходные данные на проектирование:

1. Схема генерального плана завода (см. рисунок 13).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от подстанции энергосистемы, на которой установлено три трансформатора мощностью по 25 МВА, напряжением 37/6,3 кВ. работа трансформаторов раздельная. Мощность системы 600 МВА, реактивное сопротивление системы на стороне 37 кВ, отнесенное к мощности системы 0,4.

4. Расстояние от энергосистемы до завода 5,5 км.

5. Завод работает в три смены.

Электрические нагрузки

№ № п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Механический цех №1	150	1,7-75	3100	170	3-70	3300
2	Сборочный цех №1	50	1-80	1200	55	1-90	1500
3	Цех обработки цветных металлов	35	5-200	600	38	5-220	650
4	Цех нестандартного оборудования	75	1,1-20	850	77	3-25	900
5	Литейный цех:
	а) 0,4 кВ	70	3,2-50	2250	80	3-55	3000
	б) ДСП 6 т	2	по каталогу		2	по каталогу
6	Столовая	25	1,0-28	320	30	3-28	400
7	Компрессорная: СД 6 кВ	4	800	3200	4	1000	4000
8	Конструкторский корпус	20	1-28	450	28	3-35	550
9	Цех металлопокрытий	18	10-55	370	28	8-55	470
10	Механический цех №2	150	7-70	2650	180	7-70	3000
11	Сборочный цех №2	60	0,8-40	2100	56	5-40	2000
12	Металлографическая лаборатория	20	5-20	240	22	5-25	250
13	Насосная	4	125	500	4	200	800
14	Опытный цех СКБ	40	3,2-40	510	35	6-45	500
15	Лаборатория сопротивления	20	10-90	480	22	8-92	520
16	Машинный цех	14	10-80	800	16	8-70	820
17	Лаборатория вакуумных печей	20	30-70	960	23	25-70	1000
18	Лаборатория дуговых печей	17	9-100	680	19	10-90	700

Освещение цехов и территории определить по площади.

Задание № 14

Тема: «Электроснабжение завода тяжелого машиностроения».

Исходные данные на проектирование:

1. Схема генерального плана завода (см. рисунок 14).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от подстанции энергосистемы, на которой установлены два трансформатора мощностью по 40 МВА, напряжением 110/37 кВ. Трансформаторы работают параллельно. Реактивное сопротивление системы на стороне 110 кВ, отнесенное к мощности системы – 0,4.

4. Расстояние от энергосистемы до завода 5 км.

5. Завод работает в две смены.

Электрические нагрузки

№ № п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Цех обработки цветных металлов №1	100	1-40	1800	120	2-50	2000
1а	Отделение цеха обработки цветных металлов	34	10-175	650	31	8-150	600
2	Механический цех №2	250	1-50	3700	225	1-55	3600
3	Механический цех №3	120	1-40	1900	130	2-45	2000
4	Инструментальный цех	40	1-80	950	44	1-85	1000
5	Электроремонтный цех	50	1-50	870	56	2-55	900
6	Деревообрабатывающий цех	30	1-30	250	33	1-25	270
7	Сборочный цех	50	1-80	1400	56	1-70	1600
8	Склад готовой продукции	10	1,0-30	70	8	1-20	70
9	Компрессорная:
	а) 0,4 кВ	10	10-20	180	10	8-25	200
	б) СД 10 кВ	4	1600	6000	4	1250	5000
10	Цех черного литья: а) 0,4 кВ	50	1-50	2250	60	1-60	3000
	б) ДСП 12 т	2	по каталогу		2	по каталогу
11	Механический цех №4	80	1-40	1800	100	2-50	2200
12	Цех цветного литья	50	2-48	1500	52	3-50	1600
13	Заводоуправление	30	1-20	250	32	1-20	300
14	Кузнечнопрессовый цех	60	14-80	1500	66	10-80	1800
15	Насосная	10	50-100	800	10	50-100	800
16	Гараж	30	1-120	1800	25	1-120	1700
17	Испытательная станция	30	1-150	1900	32	1-160	2100

Освещение цехов и территории определить по площади.

Задание № 15

Тема: «Электроснабжение завода по производству огнеупоров».

Исходные данные на проектирование:

1. Схема генерального плана завода (см. рисунок 15).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от подстанции энергосистемы, на которой установлены два параллельно работающих трансформатора мощностью по 40 МВА, напряжением 115/37/10,5кВ. Мощность системы 650 МВА, мощность к.з. на стороне 115 кВ равна 880 МВА.

4. Расстояние от подстанции энергосистемы до завода 5,5 км.

5. Завод работает в две смены.

Электрические нагрузки

№№ п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Шамотный цех №1	50	1-30	970	55	1-30	1200
2	Шамотный цех №2	60	1-40	1520	62	1-40	1600
3	Динасовый цех	70	1-50	1800	75	1-60	2000
4	Смесительно-формовочный цех	70	1-50	2100	73	1-50	2500
5	Цех вращающихся печей	10	10-100	650	12	10-100	700
6	Компрессорная:
	а) 0,4 кВ	10	10-20	120	15	10-25	200
	б) 10 кВ	2	630	1260	2	1000	2000
7	Цех пылеулавливания, газоочистки	25	1-20	360	28	1-20	400
8	Цех подготовки глины	40	1-28	680	45	1-30	720
9	Цех помола шамота	50	20-50	1500	52	20-50	1600
10	Склад сырья	15	5-20	120	14	5-20	150
11	Механический цех	40	1-25	370	42	1-25	400
12	Заготовительно-штамповочный цех	35	5-70	400	40	4-80	450
13	Лаборатория	20	1-20	250	25	1-20	300
14	Стекольный цех	40	1-40	850	42	1-45	900
15	Склад готовой продукции	10	1-10	60	12	1-10	70
16	Заводоуправление, столовая	50	1-40	560	52	2-40	600
17	Цех туннельных печей	40	10-50	1480	45	10-40	1500

Освещение цехов и территории определить по площади.

Задание № 16

Тема «Электроснабжение завода запасных частей для тракторов»

Исходные данные на проектирование:

1. Схема генерального плана завода (см. рисунок 16).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от ТЭЦ, на которой работают 4 турбогенератора с АРН мощностью по 50 МВт, напряжением 10,5 кВ. Генераторы работают параллельно на две секции шин, секционированные реактором РБА-10-10-3000. На ТЭЦ имеется повысительная подстанция из 2-х раздельно работающих трансформаторов по 25 МВА, напряжением 10,5/37кВ.

4. Расстояние от ТЭЦ до завода 5 км.

5. Завод работает в две смены.

Электрические нагрузки

№№ п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Заводоуправление, столовая	55	1-40	1550	65	1-50	1700
2	Механический цех №1	120	28-100	1400	135	30-120	1600
3	Литейная цветного литья:
	а) ДСП 3т;	2	по каталогу		2	по каталогу
	б) 0,4 кВ	50	5-40	1400	55	6-45	1300
4	Литейная черного литья:
	а) ДСП 12т;	2	по каталогу		2	по каталогу
	б) 0,4 кВ	50	5-40	1500	45	4-40	1350
5	Механический цех №2	150	1-100	2800	160	2-150	3800
6	Кузнечный цех	40	4-200	600	45	4-150	650
7	Термический цех	100	5-95	2600	120	5-110	2800
8	Энергоцех	20	5-40	500	25	6-42	550
9	Компрессорная:
	а) СД 10 кВ;	4	800	3200	4	1000	4000
	б) 0,4 кВ	15	5-40	500	20	10-40	450
10	Насосная	12	40-100	600	10	50-100	700

Освещение цехов и территории определить по площади.

Задание № 17

Тема «Электроснабжение завода среднего машиностроения»

Исходные данные на проектирование:

1. Схема генерального плана завода (см. рисунок 17).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от гидроэлектростанции, на которой работают 4 генератора мощностью по 50 МВт, напряжением 10,5 кВ. При ГЭС имеется повысительная подстанция 10,5/115 кВ с двумя трансформаторами по 40 МВА. Генераторы работают на две секции шин, секционированные реактором РБ-10-10-3000. Трансформаторы работают раздельно.

4. Расстояние от ГЭС до завода 5 км.

5. Завод работает в две смены.

Электрические нагрузки

№№ п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Цех металлопокрытий	75	5-100	1800	70	5-80	1600
2	Механосборочный цех	150	2-70	1400	130	3-75	1200
3	Литейный цех:
	а) 0,4 кВ;	100	20-120	2800	110	25-125	3000
	б) ДСП 12 т	2	по каталогу		2	по каталогу
4	Котельная	30	5-60	850	28	6-62	900
5	Кузнечный цех	85	10-100	2500	80	15-90	1800
6	Прессовый цех	42	17-250	1650	40	15-225	1700
7	Компрессорная:
	а) 0,4 кВ;	10	10-50	200	15	8-55	250
	б) СД 10кВ	2	800	1600	4	630	2520
8	Механический цех	40	1-40	830	35	1-45	800
9	Термический	150	1-150	2100	155	1-120	2000
10	Заготовительно-сварочный цех	90	1-50	850	95	1-60	900
11	Склад	20	1-15	200	15	1-10	220
12	Заводоуправление, столовая	35	2-40	350	30	3-45	500
13	Транспортный цех	20	1-20	170	22	1-25	180

Освещение цехов и территории определить по площади.

Задание № 18

Тема «Электроснабжение турбогенераторного завода»

Исходные данные на проектирование:

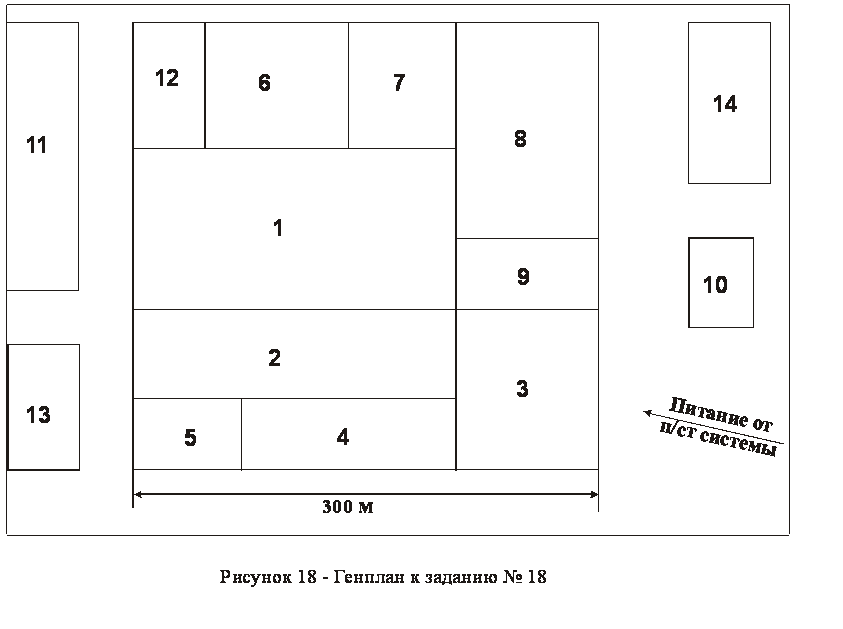

1. Схема генерального плана завода (см. рисунок 18).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от подстанции энергосистемы неограниченной мощности, на которой установлены два трёхобмоточных трансформатора мощностью по 63 МВА, напряжением 230/115/37 кВ. Мощность к.з. на стороне 230 кВ равна 2000 МВА. Трансформаторы работают раздельно.

4. Расстояние от подстанции до завода 20 км.

5. Завод работает в три смены.

Электрические нагрузки

№№ п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Механический цех №1	300	1-150	5500	350	1-150	6000
2	Механический цех №2	100	1-150	2500	120	1-140	2400
3	Штамповочный цех	100	1-125	2100	90	1-110	2100
4	Заготовительно-сварочный цех	50	1-50	980	45	1-50	1000
5	Термический цех	48	5-40	500	45	5-45	600
6	Обмоточный цех	50	1-40	1000	45	1-35	900
7	Пропиточный сушильный цех	40	1-80	1200	43	1-85	1250
8	Сборочный цех	40	1-50	600	41	1-40	580
9	Испытательная станция:
	а) 0,4 кВ;	20	1-50	350	25	1-45	360
	б) СД 10 кВ	4	2000	8000	4	1500	6000
10	Компрессорная:
	а) 0,4 кВ;	20	1-70	280	24	1-60	320
	б) СД 10 кВ	4	1250	5000	4	1000	4000
11	Административно-технический корпус	50	1-40	550	45	1-44	600
12	Материальный склад	15	1-20	100	18	1-22	120
13	Столовая	40	1-50	350	38	1-30	300
14	Котельная	60	1-180	650	50	1-150	620

Освещение цехов и территории определить по площади.

Задание № 19

Тема «Электроснабжение автомобильного завода»

Исходные данные на проектирование:

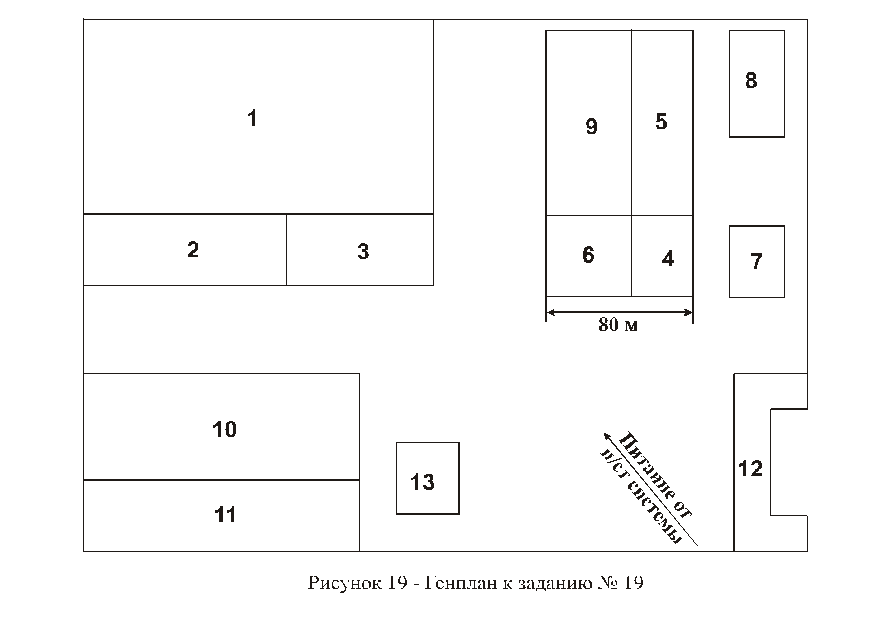

1. Схема генерального плана завода (см. рисунок 19).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от подстанции энергосистемы неограниченной мощности, на которой установлены два параллельно работающих трансформатора мощностью по 63 МВА, напряжением 115/10,5 кВ. Мощность к.з. на стороне 115 кВ равна 1250 МВА.

4. Расстояние от подстанции энергосистемы до завода 1,1 км.

5. Завод работает в две смены.

Электрические нагрузки

№№ п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Цех шасси и главного конвейера	500	1-200	18000	400	1-250	16000
2	Моторный цех	280	4-150	8300	260	5-150	8100
3	Прессово-кузовной цех	180	10-150	5600	160	8-140	5400
4	Термический цех	47	7-50	700	45	5-55	680
5	Цех топливной аппаратуры	100	1-40	2800	95	1-30	2600
6	Экспериментальный цех	80	1-100	1200	70	1-100	1100
7	Склад масел и химикатов	10	1-40	110	12	1-30	120
8	Деревообрабатывающий цех	100	1-40	2100	80	1-40	2000
9	Сварочно-заготовительный цех	150	1-80	4100	120	1-70	3100
10	Литейный цех серого чугуна: а) 0,4 кВ;	70	1-150	6600	65	1-150	6000
	б) ДСП 12 т	4	по каталогу		4	по каталогу
11	Литейный цех цветных металлов: а) 0,4 кВ;	100	1-80	3500	90	1-70	3200
	б) ДСП 6 т	2	по каталогу		2	по каталогу
12	Заводоуправление, столовая	50	1-80	500	45	1-60	450
13	Компрессорная:
	а) 0,4 кВ;	15	1-30	230	18	1-35	300
	б) СД 10 кВ	4	4000	16000	4	3000	12000

Освещение цехов и территории определить по площади.

Задание № 20

Тема «Электроснабжение машиностроительного завода»

Исходные данные на проектирование:

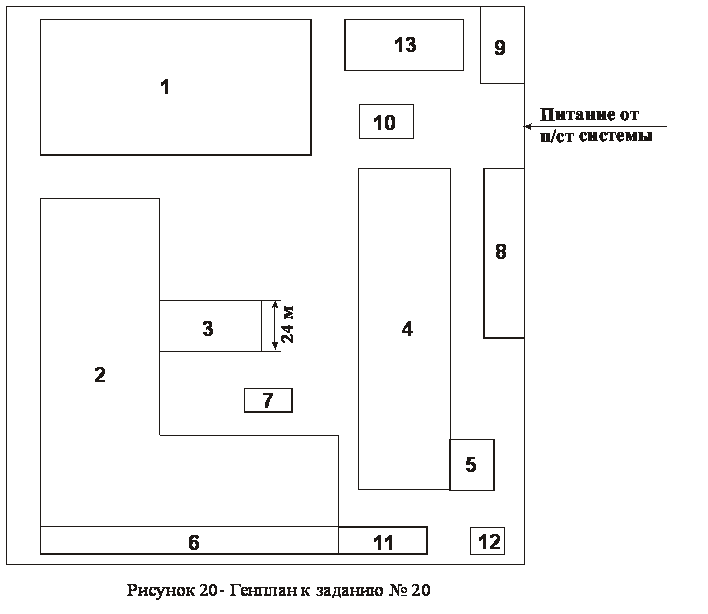

1. Схема генерального плана завода (см. рисунок 20).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от подстанции энергосистемы мощностью 800 МВА. На подстанции установлены два трёхобмоточных трансформатора мощностью по 40 МВА, напряжением 115/37/10,5 кВ. Мощность к.з. на стороне 115 кВ равна 1200 МВА. Трансформаторы работают параллельно.

4. Расстояние от энергосистемы до завода 4 км.

5. Завод работает в две смены.

Электрические нагрузки

№№ п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Механический цех №1	100	1-80	4100	110	1-70	4200
2	Механосборочный цех	120	1-80	3100	120	1-90	3200
3	Цех обработки цветного литья	36	15-230	700	33	10-175	720
4	Литейный цех:
	а) ДСП 12 т;	4	По каталогу		4	По каталогу
	б) 0,4 кВ	70	1-80	3100	80	1-85	3500
5	Компрессорная:
	а) 0,4 кВ;	10	1-35	280	12	1-27	320
	б) СД 10 кВ	4	1000	4000	2	1250	2500
6	Блок вспомогательных цехов	70	1-20	800	72	2-25	850
7	Склад металла	5	1-20	40	7	1-20	50
8	Административный корпус	20	1-20	120	28	2-25	200
9	Столовая	20	1-40	210	24	1-42	220
10	Склад ГСМ	10	1-5	30	10	1-5	35
11	Склад	10	1-100	250	12	1-60	250
12	Насосная станция	10	1-100	250	10	50-100	350
13	Сварочно- заготовительный цех	50	1-80	1250	52	2-70	1300

Освещение цехов и территории определить по площади.

Задание № 21

Тема «Электроснабжение агломерационной фабрики»

Исходные данные на проектирование:

1. Схема генерального плана фабрики (см. рисунок 21).

2. Сведения об электрических нагрузках по цехам фабрики.

3. Питание может быть осуществлено от подстанции энергосистемы, на которой установлены два трёхобмоточных трансформатора мощностью по 40 МВА, напряжением 230/115/10,5 кВ. Мощность системы 500 МВА, реактивное сопротивление системы на стороне 230 кВ, отнесенное к мощности системы, равно 0,3.

4. Расстояние от подстанции до фабрики 12 км.

5. Фабрика работает в три смены.

Электрические нагрузки

№№ п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Склад рудной мелочи	28	10-50	800	32	8-40	700
2	Столовая	40	1,1-40	250	35	2-42	300
3	Лаборатория	20	1-40	120	21	1-42	130
4	Механический цех	45	4-40	250	40	4-100	300
5	Перегрузочная станция	30	1-30	510	24	1-20	480
6	Цех спекания:
	а) 0,4 кВ;	100	1-40	3800	120	1-40	4100
	б) ДСП 12 т	8	По каталогу		6	По каталогу
7	Насосная:
	а) 0,4 кВ;	12	10-20	380	14	8-20	400
	б) СД 10 кВ	4	800	3200	4	1000	4000
8	Склад №1	10	5-10	180	15	5-12	200
9	Склад №2	12	5-10	100	16	5-12	130
10	Заводоуправление	20	1-20	170	22	1-20	200
11	Гараж	20	1-40	120	15	1-42	110
12	Сероулавливающие устройства	40	10-80	2800	38	10-70	2600
13	Цех фильтрации	25	10-40	700	24	10-30	600
14	Котельная	30	10-80	350	32	8-70	350
15	Цех шихты	50	10-40	1200	54	10-45	1300
16	Склад	3	10	30	8	10	80

Освещение цехов и территории завода определить по площади.

Задание № 22

Тема «Электроснабжение абразивного завода»

Исходные данные на проектирование:

1. Схема генерального плана завода (см. рисунок 22).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от подстанции энергосистемы неограниченной мощности, на которой установлены два трехобмоточных трансформатора мощностью по 100 МВА, напряжением 230/37/10,5 кВ. Трансформаторы работают раздельно. Мощность к.з. на стороне 230 кВ равна 1800 МВА.

4. Расстояние от подстанции энергосистемы до завода 6,3 км.

5. Завод работает в три смены.

Электрические нагрузки

№№ п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Подготовительный цех №1	30	1-28	250	28	1-30	300
2	Цех шлиф порошков №1	50	10-50	900	45	8-50	800
3	Склад шлиф зерна	10	4-20	80	8	4-16	70
4	Цех дуговых печей №1	40	10-100	2100	42	10-110	2200
5	Цех крупного дробления	30	10-50	640	33	10-25	670
6	Цех переплавки пирита	50	1-100	1480	52	1-90	1600
7	Цех шлиф зерна №1	20	10-40	480	25	10-40	520
8	Цех шлиф порошков №2	40	10-30	900	45	10-35	1000
9	Цех дуговых печей №2:
	а) 0,4 кВ;	40	10-100	1800	43	10-120	2000
	б) ДСП 12 т	2	по каталогу		2	по каталогу
10	Компрессорная станция:
	а) 0,4 кВ;	10	10-30	200	15	10-35	300
	б) СД 6 кВ	4	1600	6400	4	1250	5000
11	Цех шлиф изделий	20	10-80	780	24	10-70	820
12	Цех шлиф зерна №2	25	10-30	450	25	10-20	430
13	Печной цех	50	10-250	9500	55	10-220	10000
14	Ремонтно-механический цех	45	4-40	400	43	7-55	450
15	Заводоуправление, столовая	40	1-40	550	38	2-30	500
16	Подготовительный цех № 2	50	1-30	600	45	1-35	560
17	Насосная: а) СД 10 кВ	4	1000	4000	4	630	2520
18	Цех связок	20	1-40	250	23	2-45	300
19	Углеподготовка	20	10-30	450	18	8-30	400
20	Склад готовой продукции	10	10-30	200	9	2-25	280

Освещение цехов и территории определить по площади.

Задание № 23

Тема «Электроснабжение авиазавода»

Исходные данные на проектирование:

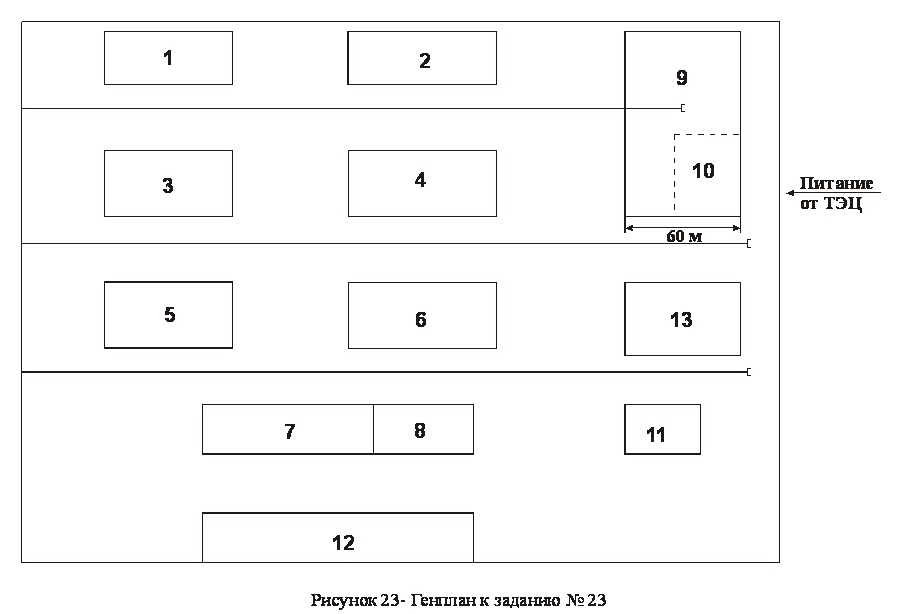

1. Схема генерального плана завода (см. рисунок 23).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от ТЭЦ, на которой установлены два турбогенератора с АРН мощностью по 50 Мвт, напряжением 10,5 кВ. Генераторы работают параллельно на две секции шин, секционированные реактором РБ-10-12-3000. На ТЭЦ имеется повысительная подстанция из двух раздельно работающих трансформаторов мощностью по 40 МВА, напряжением 10,5/115 кВ.

4. Расстояние от ТЭЦ до завода 11 км.

5. Завод работает в две смены.

Электрические нагрузки

№№ п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Цех черного литья	120	20-100	2800	130	10-120	3000
2	Цех цветного литья:
	а) 0,4 кВ;	80	10-20	1600	78	10-90	1500
	б) ДСП 6т	2	по каталогу		2	по каталогу
3	Цех обработки блоков двигателей	50	1,0-50	1200	56	2-48	1300
4	Цех обработки поршней	100	1-28	720	110	1-30	800
5	Цех сборки и испытаний двигателей	50	5-100	2100	53	5-90	2500
6	Штамповочный цех деталей самолета	80	5-120	1800	82	4-100	1700
7	Термический цех	100	1-80	1300	120	1-90	1500
8	Инструментальный цех	50	1-40	500	56	1-42	600
9	Цех сборки самолетов	100	2-80	1400	110	3-90	1500
10	Участок цеха сборки самолета	30	5-75	400	32	7-100	450
11	Компрессорная станция:
	а) 0,4 кВ;	10	10-40	250	15	10-40	350
	б) СД 10 кВ	4	1000	4000	4	1250	5000
12	Заводоуправление, ЦЗЛ	50	1-100	800	46	1-80	700
13	Цех стального литья:
	а) 0,4 кВ;	100	1-100	2500	90	1-110	2400
	б) ДСП 12т.	4	по каталогу		4	по каталогу

Освещение цехов и территории определить по площади.

Задание № 24

Тема «Электроснабжение завода тяжелого машиностроения»

Исходные данные на проектирование:

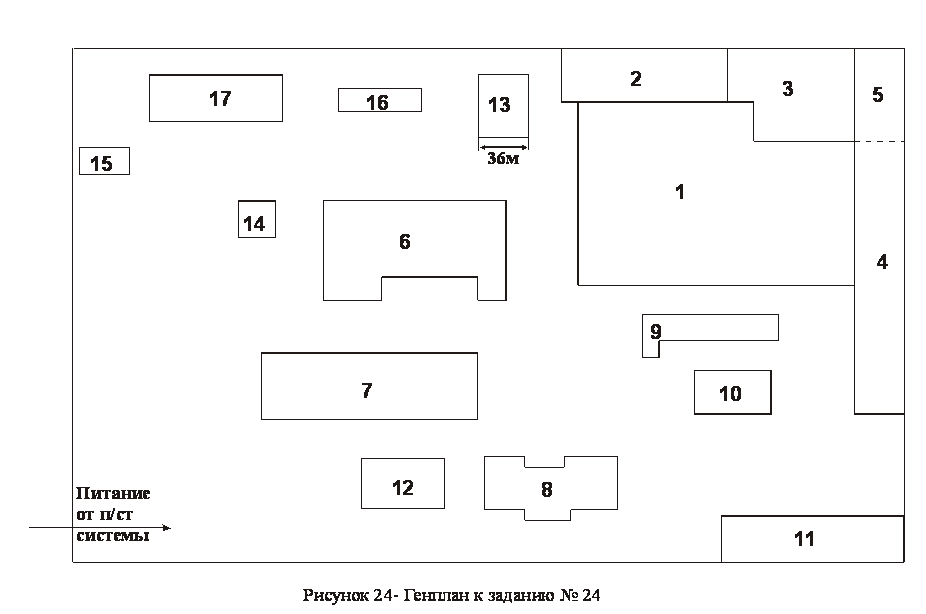

1. Схема генерального плана завода (см. рисунок 24).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от подстанции энергосистемы, на которой установлены два трансформатора мощностью по 40 МВА, напряжением 110/10,5 кВ. Трансформаторы работают параллельно. Мощность системы 800 МВА; реактивное сопротивление системы на стороне 110 кВ, отнесенное к мощности системы – 0,2.

4. Расстояние от энергосистемы до завода 6,2 км.

5. Завод работает в три смены.

Электрические нагрузки

№№ п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Механический цех	200	3-120	4000	250	5-120	4500
2	Инструментальный цех	50	1-40	600	52	1-40	670
3	Цех металлоконструкций	65	5-50	1200	68	5-55	1400
4	Сборочный цех	50	2-50	900	56	5-50	1000
5	Отделение сборочного цеха	40	2-90	500	35	2-80	450
6	Литейный корпус:
	а) 0,4 кВ;	100	10-75	3900	90	8-80	3500
	б) ДСП 12 т	2	по каталогу		2	по каталогу
7	Кузнечно-термический цех	120	1-75	3200	130	1-70	3300
8	Сварочно-заготовительный цех	40	1-50	1000	45	1-50	1500
9	Главный магазин	12	1-20	150	12	1-20	150
10	Деревообрабатывающий цех	30	1-30	300	32	1-30	3300
11	Заводоуправление	20	1-20	280	22	1-20	300
12	Склад ГСМ и химикатов	7	10-20	120	8	10-20	150
13	Компрессорная: а) 0,4 кВ;	12	10-50	320	18	10-60	420
	б) СД 10 кВ	4	1250	5000	4	1000	4000
14	Кислородная станция	10	1-40	180	15	1-50	220
15	Насосная	10	10-120	980	12	10-100	970
16	Гараж	22	1-20	250	20	1-25	250
17	Котельная	30	1-80	580	31	1-70	580

Освещение цехов и территории определить по площади.

Задание № 25

Тема «Электроснабжение завода цветной металлургии»

Исходные данные на проектирование:

1. Схема генерального плана завода (см. рисунок 25).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от ТЭЦ соседнего металлургического завода мощностью 240 МВт (4 турбогенератора по 60 МВт с АРН), напряжение генераторов 10,5 кВ. Генераторы работают параллельно на две секции шин, секционированные реактором РБ-10-12-3000. На ТЭЦ имеется повысительная подстанция из двух трансформаторов мощностью по 40 МВА, напряжением 10,5/115 кВ.

4. Расстояние от ТЭЦ до завода 5,5 км.

5. Завод работает в три смены.

Электрические нагрузки

№№ п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Цех электролиза	150	5-100	14000	160	5-110	14500
2	Цех регенерации	80	1-30	1700	82	1-30	1800
3	Разливочный цех	30	5-50	880	31	5-40	1850
4	Склад глинозема	30	10-30	370	28	10-25	350
5	Компрессорная станция:
	а) 0,4 кВ;	10	10-30	250	15	10-30	300
	б) СД 10 кВ	4	800	3200	4	630	2520
6	Насосная:
	а) 0,4 кВ;	12	10-30	300	15	10-35	400
	б) СД 10 кВ	8	500	4000	8	630	5040
7	Литейный цех
	а) 0,4 кВ;	60	1-50	1800	68	1-55	2200
	б) ДСП 6 т	2	по каталогу		2	по каталогу
8	Кузнечно-механический цех	40	10-80	550	41	10-90	600
9	Деревообрабатывающий цех	45	5-70	350	43	3-70	320
10	Котельная	40	1-80	800	43	1-70	850
11	Склад горючего	3	10	30	5	10	50
12	Склад хлорной извести	5	5-10	40	7	5-10	45
13	Энергоцех	40	1-40	350	43	1-42	400
14	Заводоуправление	30	1-30	350	32	1-30	380
15	Гараж автомашин	15	1-20	150	15	1-15	170

Освещение цехов и территории определить по площади.

Задание № 26

Тема «Электроснабжение завода запасных частей сельхозмашин»

Исходные данные на проектирование:

1. Схема генерального плана фабрики (см. рисунок 26).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от ТЭЦ, на которой работают 4 турбогенератора с АРН мощностью по 100 МВт, напряжением 10,5 кВ. На ТЭЦ имеется повысительная подстанция из двух раздельно работающих трансформаторов мощностью по 63 МВА, напряжением 10,5/115 кВ.

4. Расстояние от ТЭЦ до завода 4 км.

5. Завод работает в три смены.

Электрические нагрузки

№№ п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Сталелитейный цех:
	а) 0,4 кВ;	200	10-100	4800	250	10-120	5000
	б) ДСП 12 т	4	по каталогу		4	по каталогу
2	Термообрубный цех	50	10-80	2000	55	10-90	2100
3	Чугунолитейный цех	100	10-100	3000	110	10-90	3200
4	Цех точного литья	50	10-80	2200	56	10-85	2400
5	Цех цветного литья:
	а) 0,4 кВ;	50	10-50	1800	55	10-50	2000
	б) ДСП 6 т	4	по каталогу		4	по каталогу
6	Заготовительно-сварочный цех	50	10-70	1600	55	10-80	1800
7	Штамповочный цех	200	10-250	8000	220	10-260	8500
8	Механический корпус	300	1-150	10500	330	10-150	12000
9	Цех пальцев, поршней	500	7-80	15000	550	10-80	16000
10	Инструментальный цех	100	3-150	3500	120	5-150	4000
11	Модельный цех	40	1-30	450	45	5-30	500
12	Главный магазин	35	1-40	230	37	10-45	300
13	Транспортный цех	10	1-30	200	12	1-30	250
14	Склад песка	10	10-30	50	12	10-30	60
15	Компрессорная: СД 10кВ	4	2000	8000	4	1500	6000
16	Кислородная станция	10	50-100	800	15	20-80	900
17	Электроцех	40	5-35	250	42	5-40	280
18	ЦЗЛ и ЦИЛ	50	1-40	1200	55	8-40	1400
19	Заводоуправление	40	1-30	500	42	5-30	550
20	Насосная	10	50-120	920	12	50-100	1000

Освещение цехов и территории завода определить по площади.

Задание № 27

Тема «Электроснабжение химического завода»

Исходные данные на проектирование:

1. Схема генерального плана завода (см. рисунок 27).

2. Сведения об электрических нагрузках по цехам завода.

3. Питание может быть осуществлено от подстанции энергосистемы неограниченной мощности, на которой установлены два трёхобмоточных трансформатора мощностью по 50,5 МВА, напряжением 115/37/10,5кВ (трансформаторы работают раздельно). Мощность к.з. на стороне 115 кВ трансформаторов равна 1100 МВА.

4. Расстояние от подстанции энергосистемы до завода 5,2 км.

5. Завод работает в три смены.

Электрические нагрузки

№№ п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Заводоуправление, столовая	30	1-40	420	33	1-45	500
2	Цех хлора и каустика	100	10-100	2800	90	10-100	2600
3	Компрессорная:
	а) 0,4 кВ;	20	1-28	150	25	1-35	200
	б) СД 10 кВ	4	1250	5000	4	1500	6000
4	Цех хлорофоса	100	1-40	2100	110	1-50	2300
5	Материальный склад	10	1-10	52	12	1-15	60
6	Насосная:
	а) 0,4 кВ;	10	10-20	100	15	10-20	150
	б) СД 10 кВ	2	1000	2000	2	630	1260
7	Цех метиленхлорида №1	50	1-40	1600	55	1-40	1700
8	Цех метиленхлорида №2	50	1-40	1700	56	1-45	1900
9	Котельная	90	10-80	590	85	10-70	550
10	Ремонтно-механический цех	34	4-36	250	38	5-40	300
11	Склад готовой продукции	6	1-14	50	8	1-15	60
12	Цех сульфата аммония №1	40	1-28	580	42	1-30	600
13	Цех синильной кислоты №1	50	1-80	1680	55	1-90	2000
14	Цех сжигания газов	30	10-50	840	35	10-50	900
15	Цех синильной кислоты №2	40	7-40	1090	43	10-40	1300
16	Цех сульфата аммония №2	30	1-50	900	32	1-60	1000

Освещение цехов и территории завода определить по площади.

Задание № 28

Тема «Электроснабжение станкостроительного завода»

Исходные данные на проектирование:

1. Схема генерального плана завода (см. рисунок 28).

2. Сведения об электрических нагрузках по цехам завода.

1. Питание может быть осуществлено от подстанции энергосистемы, на которой установлены два параллельно работающих трансформатора мощностью по 40 МВА, напряжением 115/37/10,5 кВ. Мощность системы 450 МВА, мощность к.з. на стороне 115 равна 600 МВА.

2. Расстояние от энергосистемы до завода 8 км.

5. Завод работает в две смены.

Электрические нагрузки

№№ п/п	Наименование	Вариант А			Вариант Б
		Кол-во ЭП, n	Установленная мощность, кВт		Кол-во ЭП, n	Установленная мощность, кВт
		Кол-во ЭП, n	Одного ЭП, P_н	S Р_н	Кол-во ЭП, n	Одного ЭП, P_н	S Р_н
1	Механический цех	300	1-1200	8200	320	1-1250	8500
2	Сборочный цех	70	2-80	2200	75	5-80	2400
3	Электроцех	30	1-40	550	35	1-40	600
4	Ремонтно-механический цех	30	1-40	450	32	1-35	500
5	Кузнечный цех	100	8-60	2200	110	10-60	2300
6	Литейный цех:
	а) ДСП 12 т;	2	по каталогу		2	по каталогу
	б) 0,4 кВ	120	1-100	2100	120	1-100	2200
7	Инструментальный цех	80	1-40	1200	90	1-40	1400
8	Участок инструментального цеха	35	6-40	300	36	5-40	310
9	Насосная	4	400	1600	6	400	2400
10	Компрессорная:
	а) СД 10 кВ;	4	800	3200	4	630	2520
	б) 0,4 кВ	10	20-80	240	12	2-70	260
11	Электрогараж	20	4-25	250	22	5-25	270
12	Склад готовой продукции	10	10-20	150	15	10-20	200
13	Заводоуправление	50	1-25	180	45	1-25	150

Освещение цехов и территории завода определить по площади.

2 Методические указания к выполнению курсовой работы

2.1 Расчет осветительной нагрузки по цехам предприятия

Расчет осветительной нагрузки при определении нагрузки предприятия предлагается производить по удельной плотности осветительной нагрузки на квадратный метр производственных площадей и коэффициенту спроса.

По этому методу расчетная осветительная нагрузка принимается равной средней мощности освещения за наиболее загруженную смену и определяется по формулам:

где К_со– коэффициент спроса по активной мощности осветительной нагрузки, числовые значения которого принимаются по таблицам /4,7,8/.

Значения коэффициента спроса осветительных нагрузок выбирается по справочнику зависимости от помещения.

tg j – коэффициент реактивной мощности, определяется по известному cosj_o осветительной установки (для ДРЛ и ЛЛ – cosj_o=0,9, для ЛН - cosj_o=1);

Р_уо – установленная мощность приемников освещения по цеху, отделу и т.п. определяется по удельной осветительной нагрузке на 1м² поверхности пола и известной производственной площади

где F – площадь пола производственной помещения, м²;

r₀ – удельная мощность в кВт/м².

Величина r₀ зависит от рода помещения и выбирается по справочнику.

Методика расчета осветительной нагрузки предприятия приводится в таблице 1.

Таблица 1 – Расчет осветительной нагрузки

№№ по плану	Наименование производственного помещения	Размеры помещения, длина (м) ´ширина (м)	Площадь помещения, м²	Удельная осветительная нагрузка r_о, кВт/м²	Коэффициент спроса, Кс	Установленная мощность освещения, Рyо, кВт	Расчетная мощность осветительной нагрузки		cosj / tgj	Тип лампы
							Рро, кВт	Qро, квар
1	2	3	4	5	6	7	8	9	10	11

* площадь помещения рассчитана без учета этажности.

2.2 Расчет низковольтных электрических нагрузок по предприятию

Расчет силовых нагрузок на шинах 0,4 кВ производим по методу «Упорядоченных диаграмм», порядок расчета и заполнения таблицы:

1. В графе 1 проставляем номера цехов.

2. В графе 2 наименование цехов.

3. В графе 3 записываем количество электроприемников.

4. В графе 4 записываем номинальную установленную мощность наименьшего и через тире наибольшего по мощности электроприемников.

5. В графе 5 записываем суммарную установленную мощность электроприемников.

6. Графа 6 число m, определяемое по формуле

где Р_н.макс, Р_н.мин – номинальные активные мощности наибольшего и наименьшего электроприемников. Если m больше 3, то эффективное число электроприемников определяется по формуле, если m меньше 3, то эффективное число электроприемников принимается равным фактическому n_эф=n.

7. Графа 7 значение коэффициента использования.

8. В графе 8 в числителе записываем значение коэффициент мощности, а в знаменателе соответствующий тангенс.

9. В графе 9 подсчитываем среднюю активную нагрузку за наиболее загруженную смену по формуле

где К_и – коэффициент использования, значения которого выбирается по приложению 1;

Р_н – номинальная активная нагрузка.

10. В графе 10 подсчитывается средняя реактивная нагрузка за наиболее загруженную смену по формуле

где Р_см – средняя активная нагрузка за наиболее загруженную смену;

tgφ – реактивный коэффициент мощности, определяется по известному cos j (приложение 1).

11. В графе 11 подсчитываем эффективное число электроприемников по упрощенной формуле

12. Графа 12 коэффициент максимума К_м определяем в зависимости от эффективного числа электроприемноков и коэффициента использования К_и.

13. Графа 13 максимальная активная нагрузка от силовых электроприемников

где К_м – коэффициент максимума;

Р_см – средняя активная нагрузка за наиболее загруженную смену.

14. Графа 14 максимальная реактивная нагрузка от силовых электроприемников:

15. Графа 15 полная максимальная нагрузка, определяемая по формуле

где Q_p_0.4 – реактивная нагрузка 0,4 кВ;

Р_р0,4 – активная нагрузка 0,4 кВ.

Расчет электрических нагрузок ведется в таблице 2.

Таблица 2 – Расчет силовых нагрузок по цехам предприятия, U = 0,4кВ

№ цехов	Наименование цехов	Кол-во ЭП, n	Установленная мощность, кВт		m	K_и	cosj /tgj	Средние нагрузки		n_э	K_м	Расчетные нагрузки			I_р, А
			Р_нmin¸Р_{н max}	åP_н				P_см, кВт	Q_см, квар			P_p, кВт	Q_p, квар	S_p, кВА
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16

2.3 Выбор числа цеховых трансформаторов и компенсация реактивной мощности на напряжение 0,4 кВ

Правильное определение числа и мощности цеховых трансформаторов возможно только путем технико-экономических расчетов с учетом следующих факторов: категории надежности электроснабжения потребителей; компенсации реактивных нагрузок на напряжении до 1кВ; перегрузочной способности трансформаторов в нормальном и аварийном режимах; шага стандартных мощностей; экономичных режимов работы трансформаторов в зависимости от графика нагрузки.

Для каждой технологически концентрированной группы цеховых трансформаторов одинаковой мощности минимальное их число, необходимое для питания наибольшей расчетной активной нагрузки, рассчитывается по формуле

где Р_{р 0,4} – суммарная расчетная активная нагрузка;

к_з – коэффициент загрузки трансформатора;

DN – добавка до ближайшего целого числа;

S_н.тр – принятая номинальная мощность трансформатора, выбирается по удельной плотности нагрузок: , кВА/м², при S_уд<0,2 применяются трансформаторы 630-1000 кВА, при S_уд=0,2-0,3 применяются трансформаторы 1600 кВА, при S_уд>0,3 применяются трансформаторы 2500 кВА.

Экономически целесообразное число трансформаторов определяется по формуле: ,

где m – дополнительное число трансформаторов.

N _т..э – определяется удельными затратами на передачу реактивной мощности с учетом постоянных составляющих капитальных затрат З^*_п/ст.

Тогда из справочника по кривым определяем m.

По выбранному числу трансформаторов определяют наибольшую реактивную мощность Q₁, которую целесообразно передать через трансформаторы в сеть напряжением до 1 кВ, определяется по формуле

Из условия баланса реактивной мощности на шинах 0,4 кВ определяют величину Q_нбк1.

, так как составляющая Q_НБК2 в большинстве случаев меньше 0, то расчет ведется по 1-й составляющей Q_нбк1.

Определяется мощность батареи конденсаторов, приходящуюся на каждый трансформатор

К полученному числу подбирается ближайшее согласно каталога батарея конденсаторов.

На основании расчетов составляется таблица 3, в которой показано распределение низковольтной нагрузки по цеховым ТП. Цеховые ТП принимаются одно- и двухтрансформаторными. Цеха группируются по территориальному признаку с учетом их нагрузок и коэффициентов загрузок, так как все предприятия 1^й и 2^й категории, то максимальное число магистрально запитанных трансформаторов должно быть не больше 5.

Таблица 3 – Распределение низковольтной нагрузки по цеховым ТП

№ №ТП, S_н _тп,

Q_нбк _тп

№ № цеха

Р_р0,4, кВт

Q_р0,4, квар

S_р0,4, кВА

Кз

2.4 Определение потерь мощности в блоках ЦТП

Определение расчетных активных и реактивных потерь мощностей

;

2.5 Определение высоковольтных расчетных нагрузок

По мощности двигателя согласно заданию из справочника выбирается тип и паспортные данные СД.

Определение расчетных активных и реактивных мощностей СД

По емкости печи, согласно заданию из справочника выбирается тип печного трансформатора и его параметры.

Определение расчетных активных и реактивных мощностей ДСП

Определим потери в печных трансформаторах по упрощенным формулам

2.6 Расчет компенсации реактивной мощности на шинах 6-10 кВ ГПП

Составим схему замещения, показанную на рисунке 29.

Составляется уравнение баланса реактивной мощности на шинах 6-10 кВ относительно Q_ВБК

где Q_э- входная реактивная мощность задается энергосистемой как экономически оптимальная реактивная мощность, которая может быть передана предприятию в период наибольшей нагрузки энергосистемы и определяется по формуле

;

Q_рез- величина резерва реактивной мощности на предприятии, определяется по формуле

2.7 Расчет низковольтной и высоковольтной нагрузки по предприятию

Расчет силовой нагрузки по предприятию, включая низковольтную и высоковольтную нагрузки, потери в трансформаторах ЦТП, приведены в таблице 4.

Таблица 4 – Расчет уточненной мощности по предприятию
№№ТП, S_нт, Q_{БК ТП}	№№ цеха	n	P_{n min} –P_{n max}	SP_н	К_и	Средняя мощность		n_э	K_м	Расчетные мощности			Kз
						Р_см, кВт	Q_cм, квар			Р_р, кВт	Q_р, квар	S_p, кВА
1	2	3	4	5	6	7	8	9	10	11	12	13	14

2.8 Технико-экономическое сравнение вариантов схем внешнего электроснабжение

Согласно задания на проектирование каждый студент должен рассчитать два или три варианта внешнего электроснабжения.

Для каждого из рассматриваемых вариантов составляется электрическая схема внешнего питания, рассчитываются токи короткого замыкания, и выбирается электрооборудование и сечение линий электропередач от источника питания до ГПП завода: выключатели, разъединители, трансформаторы ГПП, трансформаторы энергосистемы, ЛЭП, ограничители перенапряжений.

Далее рассчитываются стоимости всех перечисленных элементов схемы (капитальные затраты), а также годовые издержки производства на амортизацию оборудования, эксплуатационные расходы и на потери электроэнергии.

Годовые приведенные затраты определяются по формуле

, тг/год

где Е – коэффициент эффективности капитальных вложений,

К – капитальные затраты,

И – годовые издержки производства.

Стоимости электрооборудования определяются по прейскурантам заводов-изготовителей или по справочным данным.

Вариант с наименьшими годовыми приведенными затратами принимаем для дальнейшего рассмотрения.

2.9 Выбор высоковольтного оборудования

С учетом выбранного варианта внешнего электроснабжения составляем полную схему электроснабжения предприятия и для этой схемы рассчитываем токи короткого замыкания и выбираем высоковольтное оборудование:

– вводные выключатели РУ-6(10) кВ;

– трансформаторы напряжения на шинах 6 (10) кВ ГПП;

– трансформаторы тока на вводе и на отходящих линиях РУ-6 (10) кВ;

– выключатели отходящих от РУ-6 (10) кВ линий;

– выключатели нагрузки 6 (10) кВ цеховых ТП;

– кабельные линии, отходящие от РУ-6 (10) кВ к ТП, СД, ДСП;

– шины и изоляторы.

Выбор высоковольтных выключателей производится по следующим условиям:

а) по номинальному напряжению U_н³ U_р;

б) по длительному току I_н³ I_р;

в) по отключающей способности на возможность отключения симметричного тока I_отк³ I_кз;

г) по электродинамической стойкости при токах короткого замыкания: I_дин³i_уд;

д) по термической стойкости: I_отк²t ³ I_кз²t.

Выбор трансформаторов напряжения производится по следующим условиям:

а) по номинальному напряжению: U_номU_уст;

б) по вторичной нагрузки: S_ном2S_2расч;

в) по классу точности;

г) по конструкции и схеме соединения.

Выбор трансформаторов тока производится по следующим условиям:

а) по напряжению установки: U_{ном тт}U_{ном уст-ки};

б) по току: I_{ном тт}I_расч;

в) по электродинамической стойкости: К_дин;

г) по вторичной нагрузки: S_н2S_{нагр расч};

д) по термической стойкости: К_тс=;

е) по конструкции и классу точности.

Условия выбора выключателей нагрузки

а) по номинальному напряжению U_н³ U_р;

б) по длительному аварийному току – для двухтрансформаторных ТП I_н³ I_ав; по длительному рабочему току – для однотрансформаторных ТП

Выбор кабелей производится по следующим условиям:

а) по экономической плотности тока:

б) по минимальному сечению F_min =a´I_кз´Öt_п;

в) по условию нагрева рабочим током I_{доп
каб}I_р;

г) по аварийному режиму I_{доп ав}I_ав;

д) по потере напряжения DU_допDU_рас.

Условия выбора шин

Сечение шин выбирают по длительно допустимому току и экономической целесообразности. Проверку шин производят на электродинамическую и термическую стойкость к токам КЗ.

Условия выбора изоляторов

Жесткие шины крепятся на опорных изоляторах, выбор которых производится по следующим условиям:

по номинальному напряжению:U_ном ³ U_уст;

по допустимой нагрузке: F_доп ³ F_расч.

где F_расч. – сила, действующая на изолятор;

F_доп – допустимая нагрузка на головку изолятора, F_доп = 0,6´F_{разруш.};

F_разруш – разрушающая нагрузка на изгиб.

2.10 Графическая часть

Графическая часть курсовой работы состоит из следующих чертежей:

– генеральный план предприятия с расстановкой ТП и прокладкой кабельных линий;

– схема электроснабжения предприятия с указанием выбранного электрооборудования, кабелей и измерительных приборов;

– конструктивный чертеж – план и разрез ГПП с подробной спецификой оборудования.

Приложение 1

Коэффициенты использования (К_и и мощности (cos j) (ориентировочные) для отдельных корпусов, цехов, мастерских и складов.

	Наименование		К_И		Cos j
	1		2		3
	Корпуса, цеха, насосные и другие установки общепромышленного назначения
	Ремонтно-механические		0,2-0,3		0,65-0,7
	Электроремонтные		0,3-0,4		0,7-0,8
	Насосные, кислородные, компрессорные станции с электродвигателями: а) до 1000 В б) выше 1000 В		0,6-0,65 0,7-0,8		0,7-0,8 0,8-0,9
	Газогенераторные станции		0,4-0,5		0,7-0,8
	Литейные черных металлов		0,5-0,7		0,7-0,8
	Литейные цветных металлов		0,6-0,7		0,8-0,9
	Дуговые сталеплавильные печи		0,6-0,75		0,9
	Дуговые печи цветного металла		0,7-0,75		0,8
	Рудно-термические печи		0,8-0,9		0,9
	Блок основных цехов		0,4-0,5		0,75
	Блок вспомогательных цехов		0,3-0,35		0,7
	Кузнечнопрессовые		0,4-0,5		0,75
	Термические, закалочные		0,6		0,75
	Металлоконструкции, сварочно-заготовительные		0,4-0,5		0,6
	Механосборочные		0,25-0,35		0,65-0,75
	Механические, токарные, инструментальные		0,25-0,35		0,65-0,75
	Деревообрабатывающие, столярные, модельные		0,2-0,3		0,6-0,8
	Малярные, красильные		0,4-0,5		0,6-0,7
	Собственные нужды ТЭЦ		0,6-0,7		0,8
	Лаборатории, заводоуправление, конструкторские бюро, конторы		0,4-0,5		0,7-0,8
	Депо электрокар		0,5-0,7		0,7-0,8
	Депо паровозное, пожарное		0,3-0,4		0,6-0,8
	Гаражи автомашин		0,2-0,3		0,7
	Котельные		0,5-0,6		0,8
	Склады готовой продукции, металла, магазины		0,3-0,4		0,8
	Столовая		0,4-0,5		0,9
	Лесозаводы		0,35-0,45		0,75
Лесосушилки		0,6-0,7		0,75-0,9

Продолжение

1	2	3
Заводы цветной металлургии
Цех электролиза	0,65-0,7	0,85
Цех регенерации	0,5-0,55	0,8
Разливочный цех	0,4	0,7
Вахтер-жакеты и отражательные печи	0,5-0,6	0,8-0,9
Цех рафинации меди	0,5-0,6	0,75
Аглоцех	0,5	0,8
Заводы тяжелого машиностроения
Главный корпус	0,3-0,4	0,65-0,7
Мартеновский цех	0,4-0,5	0,7-0,8
Кузнечный цех	0,4-0,45	0,75
Термический цех	0,5-0,6	0,65
Моторный цех	0,35	0,75
Экспериментальный цех	0,3-0,4	0,7
Арматурный цех	0,3-0,35	0,6
Рессорный цех	0,3	0,65
Сварочный цех	0,4-0,45	0,6
Аппаратный цех	0,3	0,7
Изоляционный цех	0,5-0,6	0,9
Лаковарочный цех	0,6	0,9
Эстакада	0,25	0,65
Цех пресс-порошков	0,4-0,5	0,85
Цех электролиза	0,5	0,8
Цех металлопокрытий	0,4	0,8
Трансформаторно-строительные, автомобильные, авторемонтные, судоремонтные, вагоноремонтные заводы
Цех шасси и главный конвейер	0,35	0,75
Моторный цех	0,3	0,7
Цех автомобильных поршней и гильз	0,5-0,6	0,7
Прессово-кузовной цех	0,25-0,35	0,65
Кузнечный цех	0,4	0,8
Арматурно-агрегатный цех	0,25-0,35	0,7
Цех обкатки двигателей автомашин	0,6-0,65	0,8
Сухой и плавающий доки	0,4-0,5	0,7-0,75
Такелажно-парусный цех	0,35	0,6
Котельный цех	0,5	0,7-0,8
Механические цеха	0,25-0,35	0,6-0,7
Испытательная станция	0,3-0,4	0,8
Цех обмотки проводов	0,4	0,7
Разборно-моечный цех	0,3	0,65

Продолжение

1	2	3
Авиационные заводы
Цех обработки блоков, поршней, шатунов и прочих деталей двигателей	0,35	0,7
Цех сборки, испытаний двигателей	0,4	0,8
Цех сборки самолетов	0,3	0,7
Цех производства мелких деталей	0,3	0,7
Гальванический цех	0,5	0,85
Станция химводоочистки, канализации	0,6	0,8
Градирня	0,7	0,8
Склад кислот	0,3	0,7
Цех пластмасс	0,4	0,9
Химические заводы
Цех красителей	0,4	0,75
Цех натриевой соли	0,45	0,75
Цех хлорофоса, синильной кислоты	0,5-0,55	0,75
Цех метиленхлорида, сульфата аммония	0,5	0,7-0,75
Цех холодильных установок	0,6	0,8
Склады готовой продукции	0,2	0,5
Заводы абразивные и огнеупоров
Цех шлифпорошков	0,5	0,8
Подготовительный цех	0,4	0,75
Цех шлифзерна, шлифизделий	0,4-0,5	0,75
Цех дробления	0,5-0,6	0,8
Цех переправки пирита	0,6	0,85
Цех вращающихся печей	0,6-0,7	0,8
Печной цех	0,6	0,9
Углеподготовка	0,4-0,5	0,75
Цех пылеулавливания и газоочистки	0,8	0,85
Шамотный цех	0,4-0,45	0,7
Стекольный цех	0,5	0,75
Заводы черной металлургии
Цех холодного проката	0,4-0,5	0,8
Цех горячего проката	0,5-0,6	0,8
Мартеновский цех	0,4-0,5	0,75
Доменный цех	0,45	0,75
Слябинг	0,5	0,8
Цех сталеплавильных печей	0,4	0,7
Цех проката жести	0,45	0,7-0,8

Продолжение

1	2	3
Нефтеперерабатывающие заводы
Установка каталитического крекинга	0,5-0,6	0,8
Установка термического крекинга	0,65	0,85
Установка пряной гонки	0,5-0,6	0,75
Установка алкиляции инертного газа	0,55	0,75
Электрообессоливающая, этилесмесительная установка	0,5-0,6	0,8
ЭЛОУ	0,5-0,6	0,8
Резервуарные парки	0,3	0,65
Агломерационные фабрики
Спекальный цех	0,5	0,7
Цех фильтрации	0,5-0,6	0,7
Цех рудничной мелочи	0,4	0,65
Цех шихты	0,4	0,65
Цех перегрузки	0,3-0,4	0,65
Сероулавливающее устройство	0,5-0,55	0,75
Деревообрабатывающие комбинаты и заводы
Лесосушильный завод	0,4	0,75
Сушильный цех	0,35	0,8
Биржа сырья	0,3	0,65
Цех прессованных плит	0,4	0,75
Столярный, модельный, деревообрабатывающий	0,25-0,35	0,7

Список литературы

1 Кудрин Б.И. Электроснабжение промышленных предприятий: Учебник для студентов высших учебных заведений /Б.И. Кудрин. – М.: Интермет Инжиниринг, 2005.

2 Киреева Э.А. Справочные материалы по электрооборудованию (цеховые электрические сети, электрические сети жилых и общественных зданий), 2004.

3 Сибикин Ю.Д. Электроснабжение промышленных предприятий и установок: Учебник для проф. Учебных заведений. – М.: Высшая школа, 2001.

4 Конюхова Е.А. Электроснабжение объектов: Учебное пособие для сред. проф. образования. – М., 2001.

5 Киреева Э.А. и др. Электроснабжение цехов промышленных предприятий. – М.: НТФ Энергопрогресс, Энергетик, 2003.

6 Правила устройства электроустановок. – СПб.: Издательство ДЕАН, 2001.

7 Справочник по проектированию электрических сетей и электрооборудования. /Под ред. Ю.Г. Барыбина и др. – М.: Энергоатомиздат, 1991.

8 Справочник по проектированию электроснабжения. Электроустановки промышленных предприятий. /Под ред. Ю.Г. Барыбина и др. – М.: Энергоатомиздат, 1990.

9 Князевский Б.А., Липкин Б.Ю. Электроснабжение промышленных предприятий. – М.: Высшая школа, 1986.

10 Справочник по электроснабжению и электрооборудованию: Электроснабжение / Под ред. А.А. Федорова - М.: Энергоатомиздат, 1986.

11 Справочник по электроснабжению и электрооборудованию: Электрооборудование / Под ред. А.А. Федорова - М.: Энергоатомиздат, 1987.

12 Неклепаев Б.Н., Крючков И.П. Электрическая часть электростанций и подстанций: Справочные материалы для курсового и дипломного проектирования: Учебное пособие для вузов. – 4 изд., перераб. и доп. – М.: Энергоатомиздат, 1989.
